الجمعة، 23 أبريل، 2010

DESIGN

  يوم الاثنين القادم ان شاء الله كل الناس تحضر من الساعة 08:30 بدون تأخير داخل الاتليه .. و احضار الأدوات كاملة + لوحة كانسون 50×70

الخميس، 22 أبريل، 2010


السلام عليكم ورحمة الله وبركاته
اولا : جزاكم الله خيرا على الشعور والتصرف الجميل ده منكم J
ثانيا : بالنسبه لمشروع التصميم J
الجزء السكنى
برجاء مراجعة حجم الشقق وحجم الخدمات وتحقيق افضل استغلال للمساحات داخل الشقق ,اقل عدد للشقق تقريبا 8 بالدور" 8.5 -9.-9.5-10 شقق " كلما زاد عدد الشقق بحل جيد زاد التقيم 0.5 = دوبلكس
الاستقبال : يفضل فصل الاستقبال عن حيزات النوم من خلال لوبى المدخل الذى يوجه الى الاستقبال من ناحيه وغرف النوم من ناحيه اخرى ويتوسطها الخدمات – وعدم فتح ابواب متعدده على حيز الاستقبال – يفضل تهوية حيز الاستقبال تهويه جيده وعدم وجوده على جيب --- كما يفضل وجود اكبر عدد ممكن من حيزات الاستقبال على الشارع الرئيسى " ضلع 25 "
غرف النوم : فى حالة تصميم غرف النوم باقل ضلع 3.20 يكون الظلع الاخر لايقل عن 3.6-4.2 ولا تكون كل الغرف بضلع 3.2- ولا تقل مساحة الغرفه عن 10.8 م , لا يزيد عدد الشقق التى تحتوى على غرفتين نوم عن شقتين على الاكثر ويفضل عليها الحل الذى يحتوى كل شققه على 3 غرف نوم --- ومراعات نسب الغرفه ---ومراعات مساحة النوم مقارنتا بالاستقبال فى نفس الشقه
المطابخ : مراعات تصميم المطابخ بحيث يمكن فرشها من حيث المساحة والنسب ووجود اضاءه جيده
الحمامات : الالتزام بوجود عدد 2 حمام وعدم تنفيذ شقق بحمام واحد – مراعات فرش الحمامات كما هو مطلوب كل منها يحتوى على مكان للاستحمام احداها للضيوف والاخر لغرف النوم وظبط النسب والمساحة ومراعات نسبتها الى الغرف " لا نجد مساحة الحمام متقرابه او اكبر من مساحة الغرفه "
المناور : مساحة المنورلا تقل عن 12.5 وعدم تكبير المنور اكثر من اللازم على الا يقل طول اى ضلع من اضلاعه عن 2.5 متر --- عدم وجود عناصر تقتطع من حجم المنور ---- عدم وجود مناور ملتصقه ---- تقليلي عدد المناور بقدر الامكان مع الاستغلال الامثل للمنور فى انارة اكبر قدر من الحيزات ---- فى حالة وجود مناور على الواجهة او قريبه منها يفضل تحويلها الى جيب ينتهى بتراسات حتى يقلل من المساحة الغير مستغله فى الارض , وجود تهويه جيده للحيزات " اى لا يتم وجود حيز يتم انارته من فتحة عرضها اقل من 60 سم "
الممرات بين الشقق : يراعى عدم وجود مساحات كبيره غير مستغله يمكن ان يكون عرض الممر فى حدود 1.80 ويتم تكبيره عند المداخل وعناصر الحركة بحيث لا يزيد عن 2.4 او 3 على الاكثر .--- وعدم طول الممرات بصوره مبالغ فيها-- وتحقيق تهوية جيده للسلم -- ومحاولة تجميع المصاعد فى كور واحد
--- الطباعه باسكيل المطلوب Lومراعات حجم الارض دون تكبير " بدون زيادة طول الاضلاع عن المقاس المحدد سبيل ال....." L نمشيها سنس --- يتم التحكيم بمسطرة الاسكيل وشبلونة للارض.. بلاش احراج تانى طبعا دول قله مندسه احنا عرفين .
الجزء التجارى
يتم تحقيق افضل مساحة ممكنه مع تحقيق اكبر عدد ممكنمن المحال على الشارع الرئيسى واتصال مباشر بالشارع الرئيسى او وجود مدخل خاص بالجزء التجارى له اتصال مباشر بالشارع الرئيسى , ويمكن الحل جزء تجارى على ميزانين --- والجراج الخاص بيه يمكن ان يكون تفريغ فى الرصيف الامامى للمحال ,, ويمكن فى هذا الجزء عدم تنزيل كل المناور او تصغرها او الغائها جميعا
الجزء الادارى :
تحقيق افضل منساحة ممكنه ايضا على الشارع الرئيسى وجود بطاريه خاصه به قد تشترك مع الجزء التجارى , ووجود حمامات مجمعه له او حمامات خاصه بكل جزء ادارى ويمكن فى هذا الجزء عدم تنزيل كل المناور او تصغرها لخدمة الحمامات
موقف انتظار السيارت
االحد الادنى لعدد السيارات سياره لكل شقع على الاقل و10 للادارى بحد ادنى 75 سياره ,, لا يوجد بدروم ,, ولا يوجد بلاطه فى اى من الادوار لتغير النظام الانشائى ,, النظام الانشائى ثابت من اول الطابق الارضى وحتى السطح
*** يمكن وجود بعد التداخل فى الاستعمالات فى الادوار التجاريه والاداريه والجراجات بما يفيد التصميم ويحقق الخصوصيه لكل استعمال
المستوى الى كان الموجود اليوم كان مستوى جيد بالنسبه لمشروع بالحجم ده ونحن نعلم كم هو مرهق الحل التجمعات السكنيه ولكن كل وقت زياده فى الحل يصل الى مستوى افضل مع تكسير الدماغ على قدر الامكان حتى نصل الى افضل الحلول فلا يوجد حل واحد ,التكرار يصل بينا الى حل افضل دائما ,, ان شاء الله نوصل فى النهاية لمشروع جيد للجميع يكون افضل مشاريع الجورى,, مع كونه افيد مشروع فى المجال العملى مستقبلا للجميع واكثر المشاريع تداول فى السوق

سيتم الاثنين القادم احضار المسقط الافقى المعدل للسكنى بما يتناسب ويتماشى معا ما سبق موضح عليه الاعمده + المسقط الافقى للجراج موضح عليه الاعمده ايضا + واحضار لوحة المرحلة الاوله .


حظ طيب ,, و شغل جاد ,, انت ناوى تريح ولا اه روح كمل شغل J

DESIGN

elle mesh mkafe m3ah el sha22eten el : (detail) be scale 1:50 ya3melhom be scale 1:75 ... ya reet tbala3`o ba3d darory

الأربعاء، 21 أبريل، 2010

DESIGN

التسليم ان شاء الله من 8 :30 الى 10 :30

design

الشكمات هتعامل عادي كأنها حائط عادي.... يعني الغرفة اللي فيها شكمة في الرسم كأنها أكبر ب 6, م بروز الشكمة ......
المسقط الأفقي الأساسي مقياس رسم 1:100 من غير اي الوان ممكن بس بدرجات الgry

الثلاثاء، 20 أبريل، 2010

اقتراح خطوات الرسم الانشائى المساقط الافقيه





1- حساب حجم اللوحة وحجم الرسمه وظبط الرسومات داخل اللوحة بعد خصم مساحة الخرتوشه
2- المحاور ... وترسم بحيث يكون تم عمل حساب طولها من الدائره الى الاخره " طول الحائط + البعد عن الرسمه + مسافة خطوط المقاسات من الجانبين + الخ "
3- رسم الحوائط والاعمده
4- توقيع الفتحات "الابواب والشباببيك والارشات "ورسم الفتحات على الحوائط " شبابيك ارشات "
5- عمل خط البياض الداخلى والخارج ثم " رسم الابواب "
6- رسم الخطوط الواجهة elevation " " للسلالم والكوبستات الخ ورسم الخطوط المتقطعة للارشات وانف السلم والمناور ... الخ
7- التهشير فى اتجاه واحد وباسلوب هندسى ونسب ومن جانب واحد بحيث لا يتم العبور على الجزء الذى تم تهشيره بالادوات مره اخرى فى حالة المانول
8- وضع رموز الرسومات " المناسيب + مربع بيان التشطيب + رموز الابواب والشبابيك +ارقام درج السلم + سهم درج السلم واسماء الحيزات
9- رسم اسهم البيانات باسلوب هندسى وكتابة البيانات " تقف عند حد واحد والمسافات بين البيانات واحده بقدر الامكان ومطابقه لبيانات الجداول
10- رسم الجداول والخرطوشه وكتابية بيانتهم المطابقه لمقاسات الرسم والبيانات على اللوحات سهم الشمال خط القطاع
· فى حالة المانول – الانتهاء من الرسم بالتاكيد على الخطوط القطع 0.6
· فى حالة كمبيوتر-- برجاء التاكد من سمك الخطوط وحجم الكتابه والرموز المناسبين لمقياس رسم الطباعة " ويفضل عمل اختبار بطباعة جزء صغير من الوحة على a4للتاكد من شكل الخطوط والبيانات والمقاسات

WORKING

http://www.4shared.com/photo/Q-xl1Vr5/drawing_2.html





ده ال outo cad file اللي كلنا هنشنغل عليه .. الطريقه اللي هنشتغل بيها :




  • ناخد copy من الfile الأصلي بتاعنا


  • ندخله في ال file ده


  • نعمل matching بين الاتنين .. يعني نغير ال ( layers - hatch - font-circles size ....... ) اللي احنا كنا شغالين بيها و نخليها زي الموجوده في ال file الجديد


  • نعمل purge للfile الجديد من :


file >>>>> drawing utilities >>>>> purge





THNX وجدتهااااااااااااااااا

انا خلاص لقيتها يا جماعة شكرا

design




تسليم المرحلة الأولى من المشروع هيكون يوم الخميس 22-4 من الساعة 8:30 ل 10:30 وبعدها هيكون في محاضرة عادي

المشروع هيتسلم على لوحة 50×70 كمبيوتر او عادي مسموح الطريقتين.

عناصر اللوحة:

1- المسقط الأفقي للعمارة مقياس رسم 1:100 ويكون الفرش واضح فيه بمقياس رسم ويكون في شبكة على مساحة الأرض كلها 1.20 م .

2 - موضح عليه مساحة الشقق وتوزيعها key

3- نختار نموذج لشقتين ونرسمهم بمقياس رسم أكبر من 1:100 شاملين الفرش.

غير مسموح بإستخدام الألوان في المسقط الأفقي الأساسي يكون gre y ممكن بدرجاته بس يكون الفرق بسيط مش كبير.

في ال key و نموذج الشقتين مسموح بإستخدام الألوان عادي.

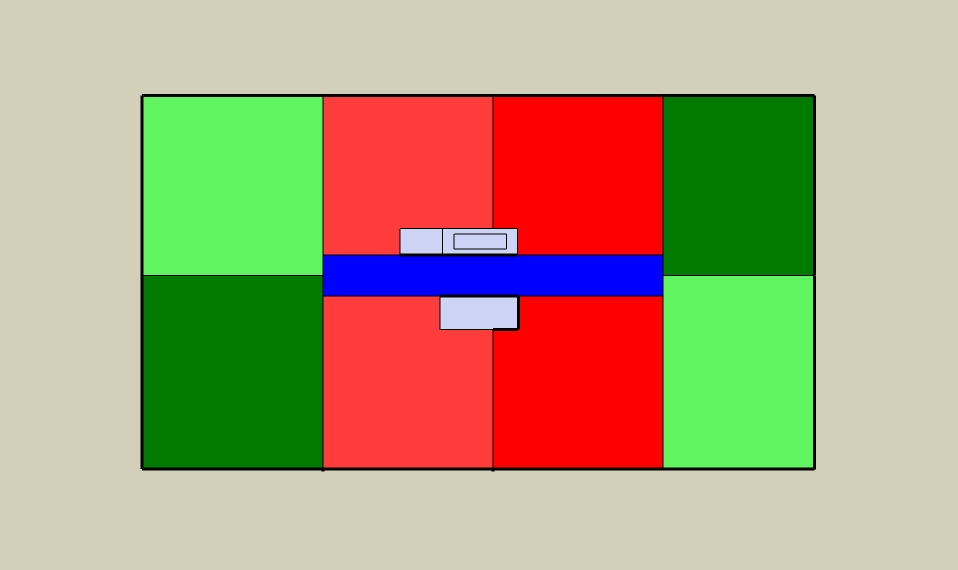

مثال على شكل ال key الصورة اللى فوق

الاثنين، 19 أبريل، 2010

يا صاحبي لو بعتني حخلي التمن غالي

يا صاحبي لو بعتني حخلي التمن غالي ...
حخليك تحس بوحدة وتتألم من الشدة..
لكنك بالنسبالي ماتجيش على بالي

يا صاحبي لو بعتني حخلي التمن غالي
... حتحس طعم الفوز باسل مالوش الوان
..ولا يفرق معاك كستور من بفتة من كتان
اصل الوحدة دي داء بيمص احساسك
وملازمك زي صداع متملك من راسك
مش طايق حتى كلام ...روح حرب قاتلة سلام
بتندم على نقطة شر بتعكر اخلاصك

يا صاحبي لو بعتني حخلي التمن غالي
مين قال ان الصاحب ده مرايا من صاحبه؟؟
ماهو ممكن ميكونش هواه ومايجيش على طلبه
وممكن يكون له مراية بتكمل اللي ناقصه
وبردو ممكن تكون بتدل على عكسه
عمر مالصحوبية .. ماتكون بالندية
معنى الصحوبية
حب و مشاعر حلوة ملفوفة بتضحية
والطيبة ليها فيونكة
كمانجة وشجن هارمونيكا ..
بترقص عليها السما في سهرة ليلية

يا صاحبي لو بعتني حخلي التمن غالي
يمكن خسارتي انا ارقام من المية
وقصادها ضاع منك معاني انسانية
معاني حب صديق خايف على صديقه
فوانيس في وسط الضلمة تنور لصاحبه طريقه
الدنيا خد بزيادة .. مش هات بأنانية

صاحب يشيل اللقمة من بقه ويديهالي
ياصاحبي لو بعتني حخلي التمن غالي

Ms3a_miso

WORKING

م هانى حيبعتلنا فايل اوتوكاد فيه ال LAYERS اللى حنشتغل بها فى الانشاء و حنزله على طول اول ما يبعته ان شاء الله

DESIGN

فى ورق ديزين فى COPY HOUSE فيه أمثلة للتخطيط و امثلة لطرق تجميع الكتل مع بعض ان شاء الله حيفيدنا فى مشروعين الديزاين اللى جايين

WORKING

ان شاء الله المجاميع اللى حتناقش البحث يوم الاربعاء حيتقابلوا بكرة مع م هانى الساعة 11

الأحد، 18 أبريل، 2010

F1 HEEEEEEEEEELP

يا جماعة انا مقلمتي اللي على شكل جزمة دي ضاعت :( يا ريت لو حد لقاها يقول عشان دي فيها كل الادوات بتاعتييييييييييييي S:


























بعض الصور اللى إتعرضت فى محاضرة landscap
